Xbox 360 eXtreme Hybrid Uniclamp™ RROD X-Clamp Reparatur Kit

Hybrid eXtreme Uniclamp™ X-Clamp Reparatur Kit

  Kommt jetzt auch mit eXtreme-Cool 360™ Wärmeleitpaste (Wert: 3,99€)

Im Lieferumfang enthalten:

- 1 x Xbox 360 Hybrid eXtreme Uniclamp™ Platte mit eXtreme-Cool 360™ Wärmeleitpads.

- 8x M5 14mm Metrische Maschinenschrauben and 40x M5 1mm Stahl Unterlegscheiben(Deutsche Maßarbeit)

- 1x eXtreme-Cool 360™ Wärmeleitpaste (Besser als AS5 in Tests(und muss nicht wie AS5 alle 6 Monate ausgetauscht werden!)) (Nano-Carbon Technologie)

- 2x eXtreme-Cool 360™ RAM Wärmeleitpads, um den RAM zu kühlen

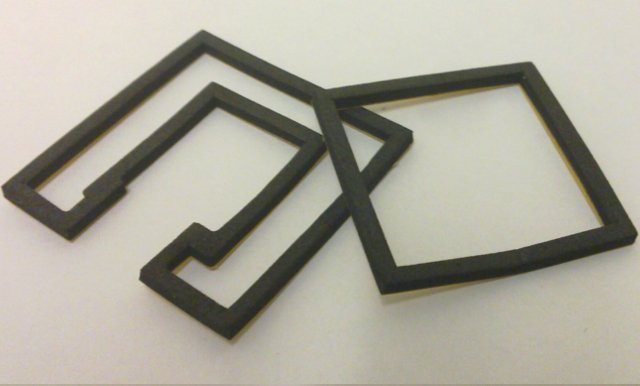

- 1x Set Hybrid eXtreme Schaumstoff-Shims™ für GPU&CPU

Funktionsweise:

Um zu verstehen, wie dieses Reparaturkit funktioniert, möchte ich versuchen dieses Komplexe Problem mit den Xbox 360 Konsolen in einfachen Worten, (hoffentlich), darzustellen.

Bildlich gesehen befinden sich unter allen Chips in der Xbox tausende kleine Metallkugeln, durch die, die Chips auf der Platine befestigt sind. Dies ist eine allgemeine Technik in der Computerbranche namens BGA(Ball Grid Array), bei der Xbox 360 ist diese allerdings nicht sehr von Erfolg gekrönt.

Dies liegt daran, dass das Design des Gehäuses mehrere Fehler aufweist, durch diese Fehler ist die Platine nicht gerade sondern in sich im ganzen stark verbogen. Bitte zur leichteren Verständlichkeit einen Blick auf folgende Grafik werfen:

Hierbei fällt auf, dass die Platine(grün) in sich bei dem "Standard-Setup" recht verbogen ist, zum einen durch die Abstandhalter(Standoffs) und Microsoft's "X-Clamps/Klammern". Das muss man sich so vorstellen, wie wenn man ein Stück Holz auf ein Stück Pappe klebt, wenn man jetzt die Pappe biegt, wird sich das Stück Holz nach einiger Zeit, links und rechts zuerst, lösen.

Das gleiche Prinzip trifft auf die Löt/Metallkugeln zu, nach einiger Zeit löst sich eine oder mehrere Kugeln und es entsteht eine Kaltlötstelle(ein Wackelkontakt z.B.), die ersten Zeichen dafür sind Freezer/Abstürze, dann löst sich eine Kugel wenn die Konsole heiß wird, es fließt kein Strom mehr durch den Kontakt, friert dann ein, die Temperatur fällt schlagartig und wenn man die Konsole neustartet geht sie wieder. Das verschlimmert sich mit jedem Mal und irgendwann ist der Kontakt schon im Kaltzustand lose, dann zeigt sie beim starten rote Lichter.

Was ist bei unserer Methode anders?

Wir haben in den letzten 3-4 Jahren eine Methode entwickelt, die diese Design-Fehler vollständig behebt, dies ist die einzige Methode, die wirklich alle bekannten Design-Fehler im Gehäuse beseitigt, nicht nur ein paar Schrauben und Muttern...

Unten sehen Sie die von uns entwickelte Hybrid Uniclamp Platte mit Wärmeleitpads, die auf die Chips(GPU & CPU) von unten gleichmäßigen Gegendruck ausübt, bei den anderen Kits fehlt der Gegendruck und die Platine biegt sich dann nach unten, was mehr oder weniger genau so schlimm ist wie wenn man sie nach oben biegt, so wie Microsofts X-Klammern, sollte einem der gesunde Menschenverstand schon einleuchten.

Auch empfehlen wir die "Abstandhalter"(links und rechts die Löcher, da sind sie schon weg) entweder mit Schmiergelpapier um 1 mm herunter zu schmiergeln oder mit einem Bohrer/Dremel ganz zu entfernen, die sind einer der Hauptfehler, da die 1mm zu hoch sind gehen 2 riesige Biegungen durch die ganze Platine.

Zudem werden die Chips durch die Platte mit Wärmeleitpads um etwa 5-6 °C heruntergekühlt, da das Metall-Gehäuse in eine Art riesigen 2. Kühler verwandelt wird.

Das zweite große Problem ist auf der Oberseite der Platine, hier fehlt bei der Xbox 360 eine sogenannte "Shim", deshalb lastet der Druck und das Gewicht vom Kühlkörper nur auf einem klitzekleinen Sockel, wodurch der Chip sich verbiegt, bei Computern werden diese "Shims" verwendet, dadurch lastet der Druck auf dem gesamten Chip, auch außen, da er sich sonst verbiegt, dies hat Microsoft bei den Xbox Slim Konsolen nun auch eingesehen nach gut 6 Jahren...

Fazit:

Wie Sie in der Grafik nochmal sehen, bei unserem System sind alle Fehler im Gehäuse behoben, wodurch die Konsole ursprünglich defekt wurde.

Die zuvor angesprochenen Lötkugeln werden durch gleichmäßigen Druck von oben und unten wieder verbunden, dass muss man sich wie eine Art Sandwich vorstellen, oben der Kühler, in der Mitte der Chip und die lose gewordenen Lötkugeln und unten Unsere Platte, die die Lötkugeln zusammenpressen.

Dieses Kit ist einmalig und dieses Reparatursystem von uns entwickelt und geschützt.

Unsere Kits kommen ab jetzt auch mit der von uns speziell entwickelten

eXtreme-Cool 360™ Wärmeleitpaste

(3,99€ Wert)

Nano-Carbon basierte Wärmeleitpaste nach den Maßstäben der neusten NASA Technologie(ähnliche Formel findet Anwendung in der Elektronik des Spaceshuttles)

Bestandteile sind hochwärmeleitfähige pure Nano-Carbon Partikel in einer Basis aus nanometer großen Metall-Oxid Partikeln (Silber/Aluminium/Bor/Zink) und Kleinstmengen von organosiloxan Verbundstoffen für ultimative Stabilität und Wärmeleitfähigkeit(AS5 z.B. hat eine schlechte Stabilität und muss deswegen alle 6 Monate ausgetauscht werden).

Die Paste ist hochqualitativ und lässt sich leicht ausbreiten.

Hohe Anwendbarkeit stabil bei Temperaturen von  -55-300°C ohne Leistungseinbußen.

Die Paste hat eine sehr hohe dielektrische Konstante, das heisst sie leitet keinen Strom und verursacht keine Kurzschlüsse... kann Spannungen bis zu 10000 Volt ohne Kurzschluss überstehen.

Unsere Ware wird in Deutschland hergestellt und produziert, die Platten und Schrauben werden von Deutschen Betrieben nach DIN-Normen vom TÜV hergestellt, wir könnten auch wie Team Xecuter z.B. in China produzieren, wir denken allerdings, dass bei einem solchen Produkt die Qualität wichtig ist und zudem unterstützen Sie als Kunde die Deutsche Wirtschaft.

Hinweis: Wir benutzen zudem nur Metall-Unterlegscheiben, da Nylon-Unterlegscheiben unter der Hitze und dem Druck durch Anschmelzen Ihre Form verändern, was fatal ist, die Idee ist, dass alles fixiert ist und sich nichts verschieben kann, wenn es das tut kann der Fehler unter Umständen zurück kommen!

Das dadurch Kurzschlüsse verhindert werden ist Blödsinn, die Schrauben sind so oder so immer aus Stahl und leiten Strom, den Rest kann man sich denken :)
